Apa itu stud bolt? Fungsi dan cara kerjanya? Bayangkan sebuah kilang minyak lepas pantai atau sebuah pabrik kimia yang kompleks Di tengah deru mesin, terdapat jaringan pipa raksasa yang mengalirkan fluida bertekanan dan bersuhu ekstrem. Tentu saja, Anda memerlukan sambungan yang luar biasa kuat dan andal untuk mencegah bencana. Di sinilah seorang pahlawan tanpa tanda jasa berperan yaitu Stud bolt. Meskipun terlihat sederhana, komponen ini merupakan tulang punggung yang memastikan sambungan paling kritis tetap aman.
Oleh karena itu, artikel ini akan mengupas tuntas semua yang perlu Anda ketahui tentang stud bolt. Kami akan aktif menjelaskan apa sebenarnya stud bolt, apa fungsi vitalnya, dan bagaimana cara kerjanya yang jenius dalam menciptakan sambungan anti bocor.
Apa Sebenarnya Stud Bolt Itu?
Pada dasarnya, stud bolt memiliki bentuk seperti sebatang baja tanpa kepala dengan ulir di kedua ujungnya atau di seluruh bagian batangnya (full-threaded). Berbeda dari baut biasa yang memiliki kepala di satu sisi untuk diputar, stud bolt menggunakan dua mur (nut) di setiap ujungnya untuk proses pengencangan.
Perbedaan desain fundamental ini bukanlah tanpa alasan. Justru, ketiadaan kepala inilah yang menjadi salah satu kunci utama kekuatan dan fleksibilitasnya dalam aplikasi industri berat. Dengan kata lain, stud bolt berfungsi untuk melewati dua komponen (biasanya flange pipa) dan mengunci keduanya dari kedua sisi.

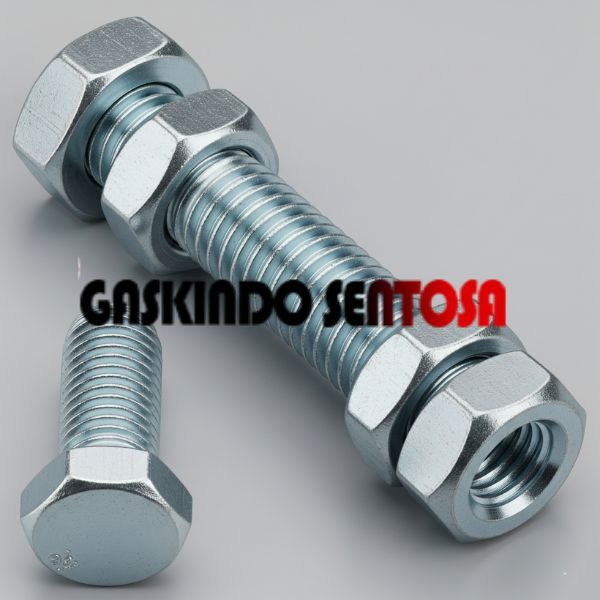

Diagram Perbandingan: Baut Biasa vs. Stud Bolt
| Komponen | Baut Biasa (Kepala Tetap) | Stud Bolt (Batang Berulir) |
| Bentuk Atas | Kepala Baut (Bentuk segi enam/kotak, menyatu dengan batang) | Mur Pertama (Mur terpisah yang dipasang di ujung ulir) |
| Batang | Batang (Shank) Sebagian tidak berulir (polos), sebagian berulir di ujung. | Batang Berulir Penuh Seluruh batang adalah ulir dari ujung ke ujung. |
| Cara Mengencangkan | Kepala baut ditahan, mur diputar untuk mengencangkan. | Dua mur di kedua ujung diputar untuk mengencangkan dua objek di antaranya. |
| Bentuk Bawah | Satu Mur (Dipasang di ujung ulir untuk mengunci) | Mur Kedua (Mur terpisah lainnya di ujung seberang) |
Fungsi Vital Stud Bolt dalam Dunia Industri
Meskipun aplikasinya beragam, para insinyur secara dominan menggunakan stud bolt untuk satu tugas krusial: mengamankan sambungan flange. Flange adalah piringan di ujung pipa yang berfungsi sebagai titik sambungan. Oleh karena itu, stud bolt memiliki beberapa fungsi vital dalam konteks ini.
- Menyatukan Dua Flange dengan Kuat: Fungsi utamanya adalah menyediakan gaya jepit (clamping force) yang sangat besar untuk menekan dua flange agar menyatu dengan erat.
- Mendistribusikan Beban Secara Merata: Desainnya yang simetris memungkinkan stud bolt mendistribusikan tekanan secara merata di sekeliling flange. Hal ini sangat penting untuk mencegah kebocoran, terutama saat gasket ditekan di antara kedua flange.
- Desain stud bolt memudahkan proses perawatan karena teknisi dapat mengendurkan atau mengencangkan sambungan dari sisi mana pun yang lebih mudah diakses. Selain itu, jika terjadi kerusakan ulir, mengganti stud bolt seringkali lebih mudah daripada menangani baut berkepala yang macet.

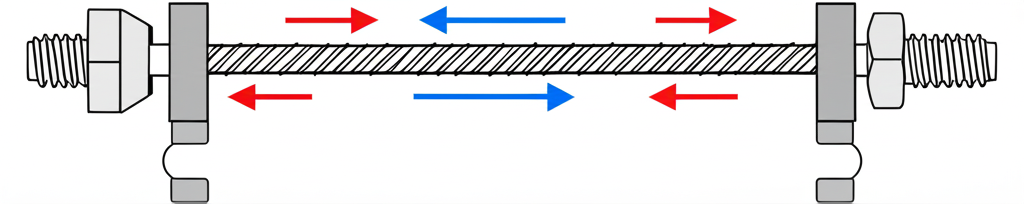

Mengupas Cara Kerja Stud Bolt yang Jenius
Setelah memahami fungsinya, pertanyaan selanjutnya adalah, bagaimana komponen sederhana ini dapat menghasilkan kekuatan yang begitu masif? Cara kerjanya mengandalkan sebuah prinsip rekayasa yang disebut preload atau prabeban.
- Tahap Pemasangan: Pertama, teknisi akan memasukkan stud bolt melalui lubang-lubang yang ada pada kedua flange.
- Tahap Pengencangan: Selanjutnya, mereka memasang mur di kedua ujung stud bolt. Saat teknisi mengencangkan mur menggunakan kunci torsi (torque wrench), stud bolt sebenarnya akan sedikit meregang, mirip seperti saat Anda menarik sebuah karet gelang yang sangat kuat.
- Terciptanya Gaya Jepit: Akibat peregangan ini, stud bolt secara alami ingin kembali ke ukuran semula. Keinginan untuk “memendek” inilah yang menciptakan gaya jepit (clamping force) yang luar biasa kuat, menekan kedua flange dan gasket di antaranya dengan sangat erat. Gaya jepit inilah yang melawan tekanan internal dari fluida di dalam pipa, sehingga menciptakan segel anti bocor yang sangat andal.
Dengan demikian, kekuatan stud bolt tidak berasal dari “memutar” seperti baut biasa, melainkan dari “tegangan” yang tersimpan di dalam batangnya.
Material Andalan untuk Kekuatan Maksimal
Tentu saja, kekuatan sebuah stud bolt sangat bergantung pada material pembuatnya. Industri mengandalkan material yang sudah terstandardisasi untuk memastikan performa dan keamanan.
Spesifikasi yang paling umum Anda temukan adalah:
- Stud Bolt: ASTM A193 Grade B7. Ini adalah baja paduan chrome-moly yang memiliki kekuatan tarik tinggi dan kinerja yang sangat baik pada aplikasi temperatur tinggi.
- Mur (Nut): ASTM A194 Grade 2H. Mur ini dirancang khusus dengan kekuatan yang sesuai untuk dipasangkan dengan stud bolt B7, memastikan sambungan yang seimbang dan tidak mudah aus.
Kesimpulan
Pada akhirnya, stud bolt membuktikan bahwa desain yang sederhana dapat menghasilkan kekuatan yang luar biasa. Ia bukan sekadar “baut tanpa kepala”, melainkan sebuah komponen rekayasa presisi yang menjadi fondasi keamanan dalam sambungan bertekanan tinggi. Dengan memahami fungsi dan cara kerjanya, kita dapat lebih menghargai peran penting stud bolt dalam menjaga infrastruktur industri tetap berjalan dengan aman dan efisien.
