Ketika Anda menghadapi tantangan untuk mengelola lebih dari dua jalur pipa, solusi konvensional mungkin menuntut Anda memasang beberapa valve. Namun, ada cara yang lebih cerdas dan efisien. Di sinilah 3-way plug valve tampil sebagai pengendali lalu lintas utama dalam sistem perpipaan Anda. Perangkat ini tidak hanya menggantikan fungsi beberapa valve, tetapi juga memberikan fleksibilitas kontrol yang luar biasa.
Oleh karena itu, mari kita selami lebih dalam untuk memahami cara kerja katup serbaguna ini, terutama perbedaan fundamental antara dua varian utamanya: L-Port dan T-Port.
Memahami Konsep Dasar Plug Valve
Sebelum kita membahas konfigurasi tiga arah, mari kita segarkan ingatan tentang plug valve itu sendiri. Pada intinya, plug valve menggunakan sebuah “plug” atau sumbat berbentuk silinder atau kerucut yang memiliki lubang di dalamnya. Anda cukup memutar plug ini sejauh 90 derajat untuk membuka atau menutup aliran. Desainnya yang simpel membuatnya sangat andal dan cepat dioperasikan.
Keajaiban Tiga Port: Membelokkan, Mencampur, dan Melewatkan
Sekarang, bayangkan Anda menambahkan satu port lagi pada valve tersebut. Dengan tiga titik koneksi (satu inlet, dua outlet, atau sebaliknya), sebuah 3-way plug valve secara efektif menjadi sebuah persimpangan. Akibatnya, ia mampu melakukan beberapa tugas penting:
- Membelokkan (Diverting): Mengalihkan aliran dari satu sumber ke salah satu dari dua tujuan yang berbeda.
- Mencampur (Mixing): Menggabungkan dua aliran masuk menjadi satu aliran keluar.
- Melewatkan (Bypassing): Mengirim aliran lurus melewati sebuah cabang, atau sebaliknya.
Namun, kemampuan spesifik sebuah 3-way plug valve sepenuhnya bergantung pada desain lubang di dalam plug-nya. Di sinilah perbedaan antara L-Port dan T-Port menjadi sangat krusial.

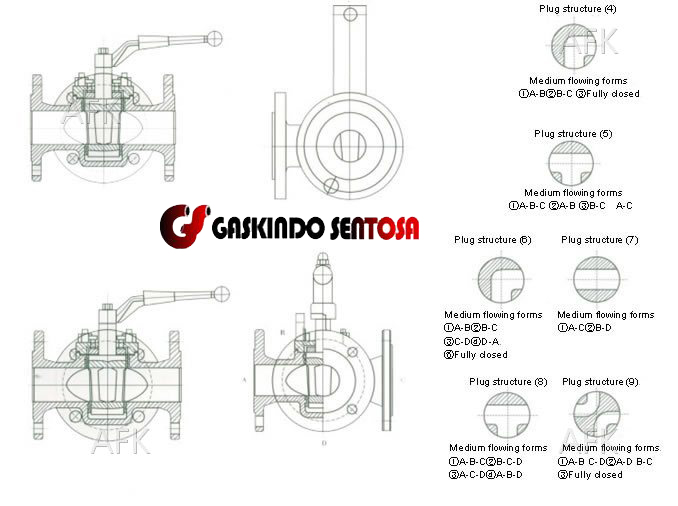

Duel Desain: L-Port vs. T-Port
Inilah bagian terpenting yang harus Anda pahami. Pilihan antara L-Port dan T-Port akan menentukan apa yang bisa dan tidak bisa Anda lakukan dengan valve tersebut.
1. L-Port: Sang Pembelok yang Tegas
Sesuai namanya, plug pada valve L-Port memiliki lubang berbentuk huruf “L” atau sudut 90 derajat. Desain ini memiliki aturan yang sangat jelas.
- Cara Kerja: Valve L-Port dapat menghubungkan port tengah (umum) ke salah satu dari dua port samping, tetapi tidak pernah keduanya secara bersamaan. Dengan putaran 90 derajat, Anda dapat mengalihkan aliran dari port tengah ke port kiri, atau dari port tengah ke port kanan. Selanjutnya, dengan putaran tambahan, Anda juga bisa mencapai posisi mati (shut-off) di mana tidak ada port yang terhubung.
- Fungsi Utama: Fungsi utamanya adalah sebagai diverter atau pembelok aliran.
Anda memilih L-Port ketika Anda hanya perlu beralih antara dua tujuan, seperti mengisi Tangki A atau Tangki B dari satu sumber.
2. T-Port: Si Fleksibel yang Serbaguna
Di sisi lain, plug pada valve T-Port memiliki lubang yang berbentuk seperti huruf “T”. Desain ini membuka lebih banyak kemungkinan kombinasi aliran.
- Cara Kerja: Valve T-Port menawarkan fleksibilitas yang jauh lebih tinggi. Ia tidak hanya bisa bekerja seperti L-Port (membelokkan aliran ke kiri atau ke kanan), tetapi juga memiliki beberapa kemampuan tambahan. Posisi tertentu memungkinkan aliran lurus melewati port samping, sementara posisi lainnya dapat menghubungkan ketiga port secara bersamaan.
- Fungsi Utama: Dapat berfungsi sebagai diverter sekaligus mixer.
Anda memilih T-Port ketika Anda membutuhkan fungsi yang lebih kompleks, misalnya:
- Mencampurkan air panas dan dingin (dua inlet) menjadi air hangat (satu outlet).
- Membelokkan aliran ke sebuah tangki, namun tetap mempertahankan opsi untuk melewatkan (bypass) aliran lurus pada jalur utama.
Kesimpulan: Pilih Alat yang Tepat untuk Tugas yang Tepat
Pada akhirnya, 3-way plug valve adalah solusi rekayasa yang elegan untuk masalah kontrol aliran yang kompleks. Ia menghemat ruang, mengurangi jumlah komponen, dan menyederhanakan operasi. Dengan memahami perbedaan mendasar antara desain L-Port yang tegas dan T-Port yang fleksibel, Anda kini memiliki pengetahuan untuk memilih perangkat yang paling sesuai dengan kebutuhan sistem perpipaan Anda. Anda tidak lagi hanya melihat sebuah valve; Anda melihat sebuah pusat kendali aliran yang siap Anda manfaatkan secara maksimal.
