Dalam dunia sistem perpipaan, pemilihan komponen yang tepat sering kali menjadi penentu antara operasi yang efisien dan kegagalan yang merugikan. Salah satu keputusan yang terlihat sepele namun berdampak besar adalah pemilihan reducer pada jalur hisap (suction) pompa. Pertanyaannya selalu sama: haruskah menggunakan reducer concentric atau eccentric?
Jawaban atas pertanyaan ini tidak didasarkan pada preferensi, melainkan pada prinsip fisika yang fundamental untuk menjaga “kesehatan” pompa Anda. Pilihan yang salah dapat secara aktif menyebabkan masalah serius seperti kavitasi, yang pada akhirnya merusak pompa dan mengganggu seluruh proses Anda. Oleh karena itu, mari kita selami perbedaan keduanya dan tentukan pilihan yang tepat.
Memahami Dua Tipe Reducer
Pertama, Anda harus memahami perbedaan visual dan fungsional antara kedua jenis reducer ini.
- Reducer Concentric: Reducer ini berbentuk seperti kerucut yang simetris sempurna. Garis tengah (centerline) pada sisi diameter besar dan kecil berada pada satu sumbu lurus yang sama.
- Reducer Eccentric: Reducer ini memiliki bentuk asimetris. Salah satu sisinya rata, sementara sisi lainnya miring. Akibatnya, garis tengah pada kedua sisinya tidak sejajar atau mengalami pergeseran (offset).
Musuh Utama Pompa di Jalur Hisap: Kantung Udara
Sebelum menentukan reducer mana yang akan digunakan, kita harus terlebih dahulu memahami musuh utama pada jalur hisap pompa: kantung udara (air pocket).
Pada jalur pipa horizontal, udara atau gas yang mungkin terlarut dalam cairan cenderung naik dan berkumpul di bagian atas pipa. Jika ada titik di mana udara ini bisa terperangkap, ia akan membentuk gelembung atau kantung udara. Ketika kantung udara ini tersedot masuk ke dalam pompa, ia akan meledak di dalam impeller akibat perubahan tekanan drastis. Fenomena inilah yang kita sebut kavitasi. Kavitasi menghasilkan suara seperti kerikil yang diaduk, getaran hebat, dan secara perlahan menggerogoti impeller pompa hingga rusak.
Tugas utama Anda pada jalur hisap adalah memastikan hanya cairan murni yang masuk ke pompa, tanpa ada jebakan udara sedikit pun.
Pertarungan Reducer: Siapa yang Menciptakan Jebakan?
Sekarang, mari kita lihat bagaimana kedua reducer ini berperilaku saat dipasang pada jalur hisap pompa horizontal.

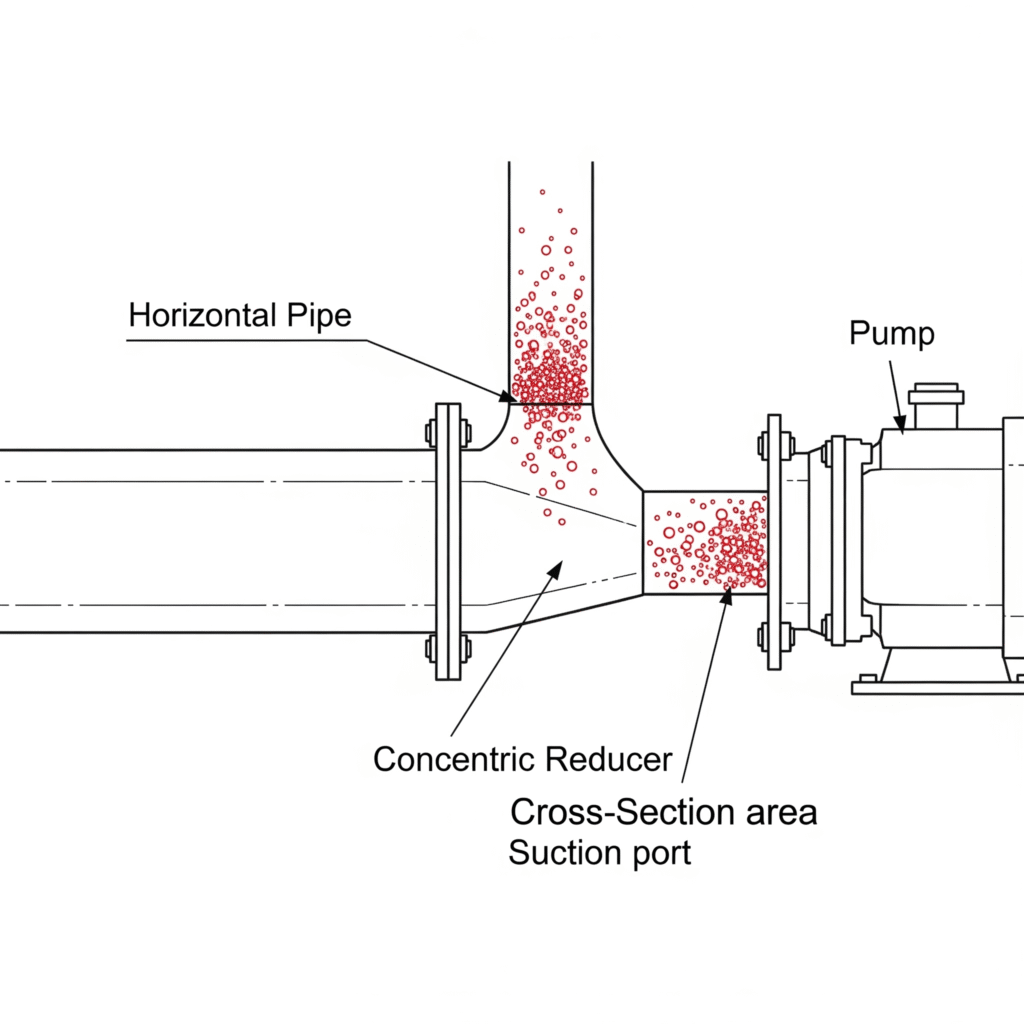

Kesalahan Fatal: Memasang Reducer Concentric
Jika Anda memasang reducer concentric pada jalur hisap horizontal, bagian atas reducer yang miring secara otomatis menciptakan titik tertinggi di mana udara dapat berkumpul. Bayangkan air mengalir, dan udara yang terlepas akan naik lalu terperangkap di “puncak” kerucut reducer tersebut. Seiring waktu, kantung udara ini akan membesar hingga akhirnya tersedot masuk ke pompa.
Akibatnya, Anda secara tidak sengaja telah membangun sebuah perangkap udara yang sempurna, yang secara terus-menerus akan menyuplai udara ke pompa dan menyebabkan kavitasi.
Solusi Tepat: Memasang Reducer Eccentric (Sisi Rata di Atas)
Di sinilah reducer eccentric menunjukkan keunggulannya. Dengan memasang reducer eccentric dengan sisi rata di bagian atas (Flat on Top – FOT), Anda menciptakan jalur lurus tanpa hambatan di bagian atas pipa.
Udara atau gas apa pun yang mungkin ada di dalam aliran tidak akan memiliki tempat untuk terperangkap. Ia akan terus mengalir bersama cairan melewati reducer tanpa membentuk kantung udara. Pemasangan ini memastikan bahwa hanya kolom cairan yang utuh dan bebas udara yang masuk ke mata impeller pompa.
Hasilnya, Anda secara aktif menghilangkan potensi terbentuknya kantung udara dan melindungi pompa Anda dari ancaman kavitasi.
Aturan Emas yang Tak Boleh Dilanggar
Berdasarkan penjelasan di atas, kita dapat menyimpulkan sebuah aturan praktis yang sangat penting:
Untuk semua jalur hisap pompa horizontal, Anda wajib menggunakan reducer eccentric yang dipasang dengan sisi rata di atas (Flat on Top – FOT).
Bagaimana dengan jalur vertikal? Pengecualian berlaku untuk jalur pipa vertikal yang mengarah ke bawah menuju pompa. Dalam kasus ini, Anda dapat menggunakan reducer concentric karena gravitasi akan mencegah terbentuknya kantung udara di area reducer.
Kesimpulan
Memilih antara reducer concentric dan eccentric untuk jalur hisap pompa bukanlah soal estetika atau harga. Ini adalah keputusan teknis kritis yang berakar pada pencegahan kavitasi. Menggunakan reducer concentric pada jalur hisap horizontal adalah sebuah kesalahan desain yang umum namun fatal. Sebaliknya, menggunakan reducer eccentric dengan orientasi Flat on Top adalah praktik rekayasa standar yang menunjukkan pemahaman mendalam tentang dinamika fluida dan perlindungan aset.
Jadi, lain kali Anda merancang atau memeriksa sistem pemompaan, ingatlah aturan emas ini. Pilihan kecil pada reducer akan memberikan dampak besar pada keandalan dan umur panjang pompa Anda.
